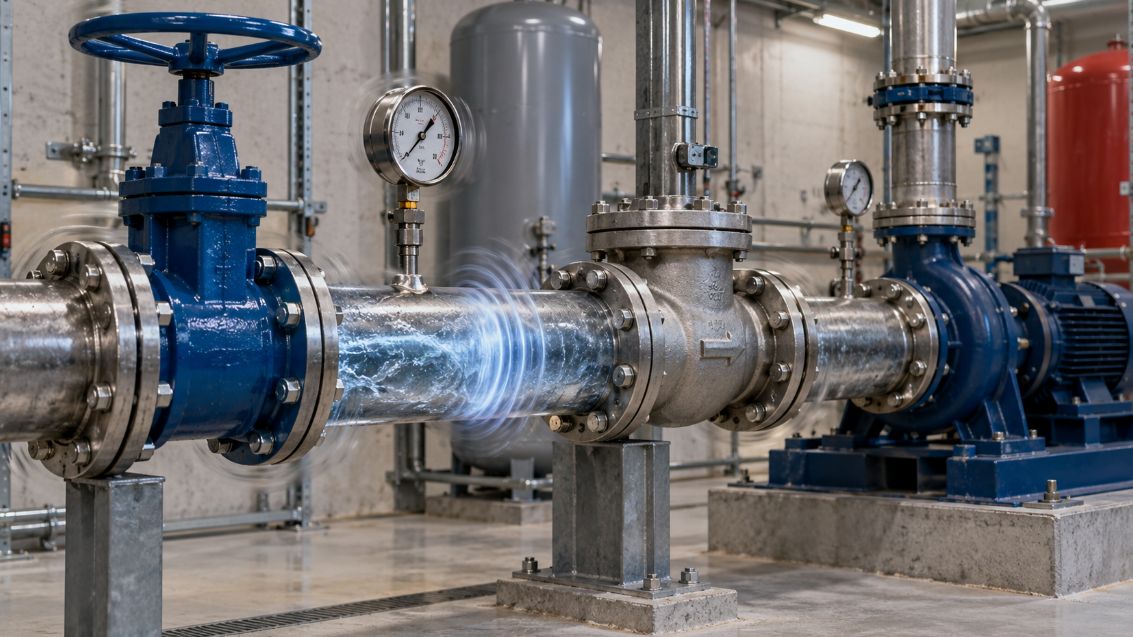

Гидроудар в системе водоснабжения и отопления: почему возникает и как защитить оборудование

Стук в трубах после закрытия крана, резкий скачок стрелки манометра, вибрация трубопровода или частые протечки на соединениях могут указывать на гидроудар.

Гидроудар возникает, когда скорость движения жидкости в трубопроводе резко меняется. Поток невозможно мгновенно остановить без последствий: в системе возникает волна давления, которая распространяется по трубопроводу и создаёт кратковременную, но значительную нагрузку на трубы, арматуру, насосы и другое оборудование.

Особенно опасны гидроудары в системах водоснабжения, отопления, котельных, индивидуальных тепловых пунктах и насосных станциях, где работают большие расходы и протяжённые трубопроводы.

Что такое гидроудар простыми словами

Представим трубопровод, по которому с определённой скоростью движется вода.

Пока поток движется равномерно, давление в системе относительно стабильно. Если поток резко остановить, например быстро закрыть арматуру, движущаяся масса воды продолжит стремиться вперёд.

В результате возникает волна повышенного давления.

Она распространяется по трубопроводу, отражается от арматуры, поворотов и других элементов системы. Именно этот процесс называют гидравлическим ударом или гидроударом.

При определённых условиях кратковременное давление может оказаться значительно выше обычного рабочего давления трубопровода.

Почему возникает гидроудар

Главная причина гидроудара — слишком быстрое изменение скорости потока жидкости. Рассмотрим наиболее распространённые ситуации.

1. Резкое закрытие запорной арматуры

Это одна из наиболее распространённых причин гидроудара.

Если быстро закрыть шаровой кран, затвор или другую арматуру, движущийся поток практически мгновенно останавливается.

Чем выше скорость воды и чем быстрее происходит перекрытие, тем сильнее может быть скачок давления.

Поэтому на ответственных участках трубопровода важно учитывать не только DN и PN арматуры, но также принцип её работы, скорость закрытия и режим эксплуатации.

2. Резкая остановка насоса

Насос создаёт движение жидкости по системе. При внезапной остановке оборудования, например при отключении электроэнергии, скорость потока быстро снижается.

Давление в разных участках системы начинает изменяться, а в определённых условиях возможно появление обратного движения жидкости.

Возникающие переходные процессы способны создавать как повышенное, так и пониженное давление.

Поэтому защита насосных систем от гидроудара должна предусматриваться ещё на этапе проектирования.

3. Слишком быстрый запуск насоса

Проблема может возникнуть не только при остановке, но и при запуске оборудования.

Если насос практически мгновенно выходит на полную производительность, скорость потока резко возрастает.

Особенно заметен этот эффект на протяжённых трубопроводах и системах большого диаметра.

Для мощных насосных установок часто применяются плавный запуск и частотное регулирование.

4. Неправильная работа обратного клапана

Обратный клапан должен предотвращать движение рабочей среды в противоположном направлении.

Но если после остановки насоса поток успевает изменить направление, а затем клапан резко закрывается, может возникнуть удар.

Такое явление иногда называют захлопыванием обратного клапана.

Поэтому при подборе обратной арматуры для насосных систем необходимо учитывать не только диаметр трубопровода, но также скорость потока, расход, характеристики насоса и режим работы системы.

5. Воздух в трубопроводе

Воздушные скопления также влияют на гидравлические процессы.

При заполнении трубопровода вода может быстро вытеснять воздух. Резкое перемещение и сжатие воздушных пробок способно сопровождаться скачками давления, шумом и вибрацией.

Поэтому для некоторых инженерных систем предусматриваются устройства для автоматического выпуска и впуска воздуха.

6. Быстрое изменение расхода

В сложных инженерных системах одновременно может работать большое количество потребителей.

Резкое подключение или отключение отдельных участков изменяет расход жидкости и гидравлический режим всей системы.

Если система неправильно рассчитана или регулирующая арматура подобрана некорректно, перепады давления могут становиться значительными.

Как понять, что в системе возникает гидроудар

Наиболее характерный признак — резкий металлический стук после закрытия арматуры или остановки оборудования.

Однако гидроудар не всегда сопровождается очень громким звуком. Обратить внимание следует на следующие признаки:

• удары и хлопки внутри трубопровода;
• сильная вибрация труб;
• резкие движения стрелки манометра;
• появление протечек в местах соединений;
• повреждение прокладок и уплотнений;
• частые неисправности обратных клапанов;
• повышенный износ насосного оборудования;
• периодическое повреждение фитингов и арматуры.

Чем опасен гидроудар

Кратковременный скачок давления создаёт серьёзную механическую нагрузку практически на все элементы трубопровода.

Трубопровод

При сильном гидроударе возможно повреждение труб, сварных швов и резьбовых соединений.

Даже если разрушения не происходит сразу, многократные переходные нагрузки могут постепенно сокращать ресурс системы.

Фланцевые соединения и прокладки

Резкие изменения давления создают дополнительную нагрузку на прокладки и соединения. Со временем это может привести к нарушению герметичности и появлению протечек.

Запорная и регулирующая арматура

Под воздействием ударных нагрузок страдают корпус, уплотнения, шток и внутренние элементы клапанов.

Особенно критичны подобные режимы для оборудования, которое изначально было неправильно подобрано по характеристикам системы.

Насосное оборудование

Гидроудар способен создавать повышенную нагрузку на насос, трубопровод и обратную арматуру.

При резком прекращении подачи возможно появление обратного потока, способного негативно влиять на работу оборудования.

Теплообменники

Пластинчатые теплообменники чувствительны к резким перепадам давления.

Повторяющиеся гидроудары могут приводить к повреждению прокладок, деформации пластин и появлению протечек.

Где чаще всего возникает гидроудар

С проблемой можно столкнуться практически в любой системе, по которой транспортируется жидкость. Наиболее характерные объекты:

• системы холодного и горячего водоснабжения;
• системы отопления;
• насосные станции;
• котельные;
• индивидуальные и центральные тепловые пункты;
• промышленные трубопроводы;
• системы водоподготовки;
• повысительные установки;
• протяжённые наружные сети.

Чем выше скорость потока, мощнее насосное оборудование и больше протяжённость трубопровода, тем внимательнее необходимо относиться к переходным гидравлическим процессам.

Как защитить систему от гидроудара

Универсального устройства, которое можно установить в любой трубопровод и полностью исключить гидроудар, не существует.

Способ защиты выбирают в зависимости от причины появления скачков давления и характеристик конкретной системы.

1. Исключить слишком быстрое закрытие арматуры

Один из наиболее простых способов снизить вероятность гидроудара — увеличить время изменения расхода.

Поток должен останавливаться постепенно. Поэтому для ответственных инженерных систем необходимо учитывать скорость закрытия запорной и регулирующей арматуры.

2. Использовать плавный запуск и остановку насосов

Резкое изменение производительности насосного оборудования является одной из распространённых причин переходных процессов.

В зависимости от проекта могут применяться:

• частотные преобразователи;
• устройства плавного пуска;
• автоматическое управление насосами;
• заданное время разгона и торможения электродвигателя.

Плавное изменение производительности позволяет уменьшить скорость изменения потока и снизить вероятность сильного гидроудара.

3. Правильно подобрать обратный клапан

Обратный клапан — важный элемент насосной системы. Его задача — предотвратить движение жидкости в обратном направлении.

Но неправильный выбор конструкции или размера клапана может, наоборот, усилить переходные процессы.

При подборе необходимо учитывать:

• DN трубопровода;
• рабочий расход;
• скорость рабочей среды;
• рабочее давление;
• характеристики насоса;
• допустимые потери давления;
• особенности закрытия клапана.

4. Контролировать скорость движения жидкости

Высокая скорость потока увеличивает потенциальную энергию движущейся массы воды.

Поэтому при проектировании трубопровода важно правильно выбирать его диаметр.

Слишком маленькое проходное сечение при большом расходе увеличивает скорость среды, гидравлические потери и нагрузку на оборудование.

5. Удалять воздух из системы

При заполнении трубопроводов необходимо предусматривать возможность удаления воздуха.

Для этого в зависимости от конструкции системы используются воздухоотводчики и воздушные клапаны. Особенно важно контролировать наличие воздуха в высоких точках протяжённых трубопроводов.

6. Стабилизировать давление

В системах водоснабжения давление на входе может значительно изменяться.

Для поддержания заданного давления после клапана применяются регуляторы давления прямого действия.

Такое оборудование автоматически изменяет проходное сечение и поддерживает заданное давление на регулируемом участке.

Регулятор давления помогает стабилизировать рабочий режим системы, защищает оборудование от длительной работы при чрезмерно высоком давлении и уменьшает влияние колебаний входного давления.

7. Использовать специальные устройства защиты

На крупных и ответственных объектах могут применяться специальные решения для снижения переходных процессов:

• гидроаккумуляторы;
• мембранные баки;
• воздушные камеры;
• гасители гидроудара;
• воздушно-вакуумные клапаны;
• специальные противоударные клапаны;
• системы автоматического управления насосами.

Выбор оборудования зависит от схемы трубопровода и результатов гидравлического расчёта.

Поможет ли предохранительный клапан при гидроударе

Предохранительный клапан предназначен прежде всего для защиты оборудования от недопустимого повышения давления.

При достижении установленного давления он открывается и сбрасывает часть рабочей среды.

Однако гидроудар является очень быстрым переходным процессом. Поэтому обычный предохранительный клапан нельзя автоматически считать полноценной защитой от гидроудара.

На конкретном объекте необходимо учитывать скорость возникновения скачка давления, пропускную способность устройства, настройки системы и динамику трубопровода.

Поможет ли регулятор давления от гидроудара

Регулятор давления полезен там, где необходимо поддерживать стабильное давление после клапана независимо от изменений давления на входе и расхода в пределах рабочего диапазона оборудования.

Например, если в трубопровод поступает вода с давлением выше необходимого, регулятор может снизить его до заданного значения.

Это позволяет уменьшить постоянную нагрузку на:

• трубопроводы;
• санитарно-техническое оборудование;
• фитинги;
• клапаны;
• приборы учёта;
• другое оборудование системы.

Но если причиной проблемы является резкая остановка мощного насоса или мгновенное закрытие арматуры, одного регулятора давления может быть недостаточно.

Сначала необходимо определить источник переходного процесса.

Почему важно правильно подбирать регулирующую арматуру

Одна из распространённых ошибок — выбирать регулирующий клапан только по диаметру трубопровода.

На практике такой подход может быть неправильным.

Регулирующий клапан выбирают прежде всего по необходимой пропускной способности и расчётному перепаду давления.

Для этого используется коэффициент Kv или Kvs.

Слишком большой клапан может работать практически в закрытом положении, что ухудшает качество регулирования.

Слишком маленький клапан создаст чрезмерное гидравлическое сопротивление и не обеспечит необходимый расход.

Поэтому для стабильной работы системы необходимо учитывать не только DN, но и реальные гидравлические параметры.

Гидроудар и обычный скачок давления — одно и то же?

Нет. Это важное различие.

Перепад давления может происходить сравнительно медленно. Например, в сети изменилось потребление воды или режим работы насосной станции.

Гидроудар связан с быстрым изменением скорости потока и распространением волны давления по трубопроводу.

Внешне оба явления иногда выглядят одинаково: стрелка манометра меняет положение, появляется шум, увеличивается нагрузка на оборудование.

Но способы устранения проблемы могут значительно отличаться. Поэтому перед заменой арматуры желательно определить реальную причину нестабильной работы системы.

Что проверить, если в трубах появился стук

Если после закрытия арматуры или остановки насоса слышен характерный удар, рекомендуется проверить:

1. При каком действии появляется стук — запуске насоса, остановке, открытии или закрытии клапана.
2. Как быстро работает запорная арматура.
3. Исправность и тип установленного обратного клапана.
4. Давление до и после проблемного участка.
5. Рабочий расход и скорость среды.
6. Наличие воздуха в трубопроводе.
7. Настройки насосной автоматики.
8. Соответствие диаметра трубопровода фактическому расходу.
9. Правильность подбора регулирующей арматуры.
10. Состояние креплений трубопровода.

Для небольших систем причина иногда определяется достаточно быстро. Для насосных станций, наружных сетей, котельных и других сложных объектов может потребоваться расчёт переходных процессов.

Какие данные нужны для подбора оборудования

Если необходимо подобрать регулятор давления, обратный клапан, регулирующий клапан или другую трубопроводную арматуру, желательно заранее подготовить основные параметры системы:

• Рабочая среда: вода, теплоноситель или другая жидкость.
• Диаметр трубопровода: DN.
• Рабочий расход: м³/ч.
• Давление на входе: бар.
• Требуемое давление после оборудования: бар.
• Рабочая температура: °C.
• Характеристики насоса: производительность и напор.
• Назначение системы: отопление, ХВС, ГВС, котельная, насосная станция, ИТП или промышленный объект.

Частые вопросы о гидроударе

Заключение

Гидроудар — это не просто неприятный шум в трубах. Резкие изменения скорости потока способны создавать скачки давления, которые увеличивают нагрузку на трубопроводы, насосы, теплообменники, соединения и трубопроводную арматуру.

Основными причинами являются быстрое закрытие арматуры, запуск и остановка насосов, неправильная работа обратных клапанов, наличие воздуха и ошибки в гидравлическом режиме системы.

Поэтому эффективная защита начинается не с покупки отдельного клапана, а с определения причины возникновения гидроудара.

В зависимости от задачи могут потребоваться правильный подбор запорной и обратной арматуры, регуляторы давления, плавное управление насосами, устройства удаления воздуха или специальные средства гашения гидравлических ударов.
